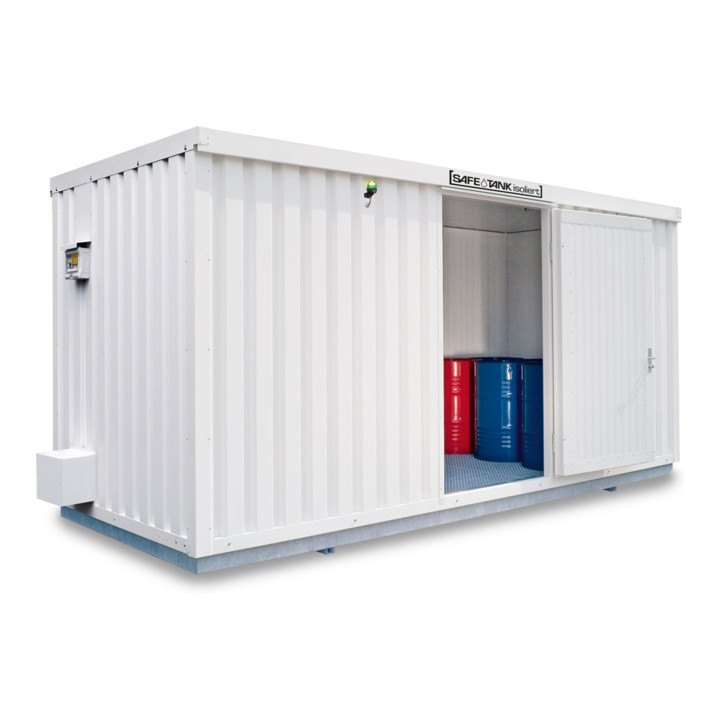

• Gefahrstoffcontainer mit Türkontaktschalter, isoliert und montiert, • Für die Außenlagerung von • Wassergefährdenden Stoffen der GHS Kategorien 1-4 und • Allen brennbaren Flüssigkeiten der GHS Kategorien 1-3 • Zugelassen durch das Deutsche Institut für Bautechnik Berlin • Zulassungs-Nr. DIBT Z-38.5-282 • B 5.380 x T 2.170 x H 2.520 mm - Außenmaß • B 4.850 x T 1.940 x H 2.200 mm - Innenmaß • Auffangvolumen: 1.480 L • Lagerkapazität / Nutzfläche: ca. 9,4 m² • Beim Öffnen der Tür wird die explosionsgeschützte Lüfteranlage automatisch • Durch einen Türkontaktschalter aktiviert • Das Aufleuchten der grünen Kontrollleuchte im Außenbereich signalisiert • Dass eine ausreichende Lüftung vorhanden ist • Der Zutritt ist nur bei aufleuchtender grüner Leuchte erlaubt • Die Gebinde dürfen nur unter Berücksichtigung der Prüffallhöhe gelagert und gehandhabt werden • Nach Abschluss der Tätigkeiten müssen alle Gebinde wieder vorschriftsmäßig • Verschlossen werden • Nach dem Verlassen des Gefahrstofflagers läuft der explosionsgeschützte Lüfter • Noch ca. 20 Minuten weiter (Standard-Einstellung der Zeitschaltuhr) • Die mitgelieferte Betriebsanweisung und angebrachte Warnkennzeichnung • Sind zu beachten • Der Einsatz eines Türkontaktschalters erhöht die Sicherheit und spart Energiekosten, • Da die Lüftungsanlage gemäß TRGS 510 nicht im Dauerbetrieb erfolgen muss • Einschließlich Differenzdruckwächter • Zur Überwachung der Lüftungsanlage • Lagerkapazität: Individuell, aufgrund diverser Einrichtungsgegenstände • Zulassung: Allgemeine wasserrechtliche bauaufsichtliche Zulassung durch das Deutsche • Institut für Bautechnik mit der Zulassungsnummer: Z-38.5-282 • Zugelassen für die Lagerung wassergefährdender Flüssigkeiten der • GHS Kategorie 1-4 für den Innen- und Außenbereich • TÜV Gutachten für den natürlichen Luftwechsel zur passiven Lagerung und • Den erforderlichen 5-fachen Luftwechsel zur aktiven Lagerung von • Brennbaren Stoffen im Außenbereich der GHS Kategorie 1-3 • Technische Zwangslüftung auf der Seitenwand • Lüftungsanlage manuell auf Dauerbetrieb umschaltbar • 1 Lüftungsgitter 250 x 500 mm • Besondere Brandschutzmaßnahmen bei der Lagerung im Freien: Ortsbewegliche Behälter müssen mindestens 10 m von Gebäuden entfernt sein • Bei einer Gesamtlagermenge unter 200 kg ist ein Abstand vom Gebäude von 3 m • Bei einer Gesamtlagermenge von mehr als 200 kg und weniger als 1.000 kg ein • Abstand vom Gebäude von 5 m ausreichend • Die Abstände können entfallen • Wenn die den Behältern zugekehrten Außenwände der Gebäude bis 10 m oberhalb • Oberkante der Transportbehälter und bis 5 m beiderseits der Kante des Auffangraums • Einschließlich aller Öffnungen feuerbeständig (z.B. Feuerwiderstandsdauer von • Mindestens 90 min) hergestellt sind oder • Anstelle der feuerbeständigen Außenwand der Gebäude zwischen dem Gebäude und • Den Behältern feuerbeständige Bauteile in ausreichender Höhe und Breite vorhanden • Sind oder • Wenn benachbarte Anlage bzw. Gebäude in ein gemeinsames, mit den für den Brandschutz • Zuständigen Stellen abgestimmtes Brandschutzkonzept, das eine Reduzierung des • Abstandes erlaubt, eingebunden sind. (TRGS 510, Anlage 5, Punkt 4, Absatz 2 und 3) • Wannenaufbau: Auffangwanne aus 3 mm verzinktem Stahlblech (S 235JR), flüssigkeitsdicht • Verschweißt (Prüfung durch Farbeindringverfahren), 40 mm Bodenfreiheit • Zur Korrosionsvermeidung, mit Gitterrostabdeckung, verzinkt • Hochbelastbar 1.000 kg/m², befahrbar • Um den Forderungen des Deutschen Institutes für Bautechnik gerecht zu werden, ist • Das Gefahrstofflager auf Punktfundamenten (z.B. Gehwegplatten) aufzustellen • Damit der geforderte Abstand von Oberkante Boden zu Unterkante Auffangwanne • Von 100 mm hergestellt wird • Wandaufbau: Seitenwände aus wärmedämmenden Sandwich-Elementen • Deckschalen aus bandverzinktem und beschichtetem Trapezblech • Trapezdeckschale besteht aus einem nicht brennbaren Baustoff. Eine • Evtl. Brandlast der Isolierung ist den zu lagernden Gefahrstoffen zuzuordnen • Das Brandverhalten der Sandwichelemente ist nach DIN EN 13501-1 Klassifiziert. Dies entspricht der nationalen bauaufsichtlichen Benennung • "schwer entflammbar" • Standardtür 1.200 x 2.100 mm (B x H), mit Panikknopfzylinder • Sicherheitsschloss und Drückergarnitur, DIN rechts angeschlagen • Montiert in Seite A (5.380 mm Seite, mittig) • Wärmedämmung: U = 0,47 W/(m²K) • Dachaufbau: Das Dach ist aus wärmedämmenden Sandwich-Elementen • Deckschalen aus bandverzinktem und beschichtetem Trapezblech • Trapezdeckschale besteht aus einem nicht brennbaren Baustoff. Eine • Evtl. Brandlast der Isolierung ist den zu lagernden Gefahrstoffen zuzuordnen • Das Brandverhalten der Sandwichelemente ist nach DIN EN 13501-1 Klassifiziert. Dies entspricht der nationalen bauaufsichtlichen Benennung • "schwer entflammbar" • Dachelement mit längsseitig integrierten Regenrinnen • Schneelast: 220 kg/m² • Wärmedämmung: U = 0,47 W/(m²K) • Wand-und Dachbeschichtung: Standard-Farbton der Beschichtung außen und innen: RAL 9002 • Gefährdungsbeurteilung: Der Wand- und Dachaufbau ist in der durch den Betreiber zu erstellenden • Gefährdungsbeurteilung zu berücksichtigen und zu bewerten • Auslieferung: Container fertig im Werk montiert
