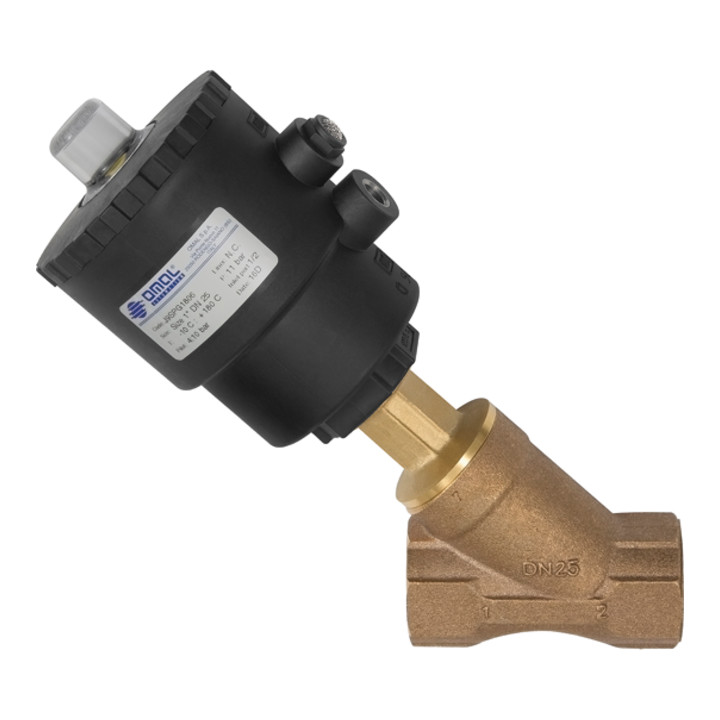

Riegler Schrägsitzventil o. NAMUR-Schnittst., Bronze, G 1 1/2, max 16 bar
Hersteller-Nr.:3362.09|Art.-Nr.:90529536
1/2
Nicht auf Lager
Riegler Schrägsitzventil o. NAMUR-Schnittst., Bronze, G 1 1/2, max 16 bar
Hersteller-Nr.:3362.09|Art.-Nr.:90529536
281,99 €inkl. MwSt.
Technische Daten
- Gehäuse
- Bronze
- Gewinde
- G 1 1/2
- Spindel
- Edelstahl
- Dichtmaterial
- PTFE
- Steuerkopf
- Polyamid (glasfaserverstärkt)
- Steuerluftanschluss
- G 1/8
- Steuerdruck min.
- 4 bar
- Steuerdruck max.
- 8 bar
- Kolben
- PBT + GF 30 %
- Differenzdruck max.
- 16 bar
- Mediumstemperatur min.
- -10 °C
- Mediumstemperatur max.
- 180 °C
- Umgebungstemperatur min.
- -20 °C
- Umgebungstemperatur max.
- 70 °C
- Temperatur Steuermedium max.
- 60 °C
- Differenzdruck min.
- 0 bar
- zulässiger statischer Druck max.
- 16 bar
- Betriebsdruck-Differenz max.
- 16 bar
- Verbindungsstücke
- Edelstahl
- Funktion
- NC

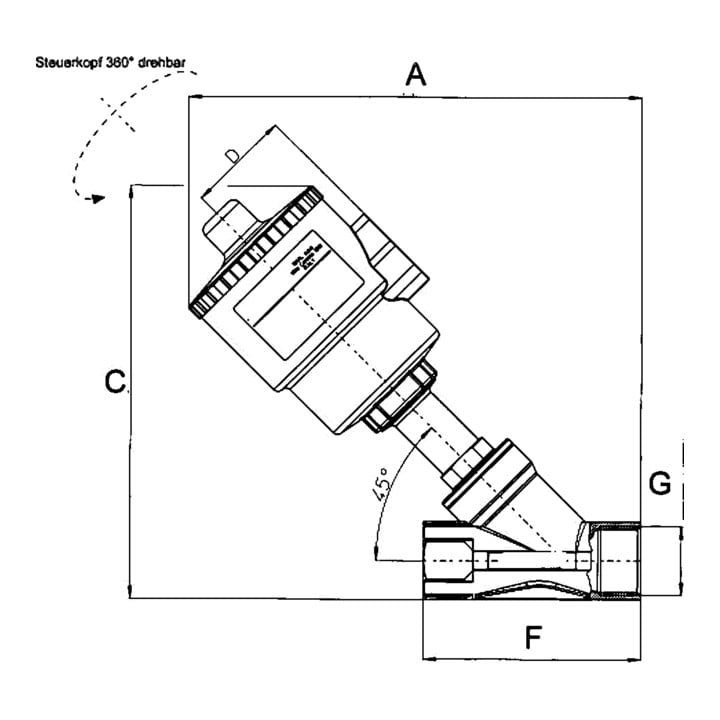

- F
- 120 mm
- C
- 300 mm
- A
- 306 mm
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art. Nr.
- 90529536
- GTIN
- 4047322476959
Produktbeschreibung
• Schrägsitzventil, Kolbenantrieb o • NAMUR-Schnittstelle Bronze, Mediumstemp. -10°C bis 180°C, G 1 1/2, Betrie.druckdiff. max 16 bar • Schrägsitzventil mit externer Vorsteuerung und selbstausrichtendem Ventilteller für neutrale (Bronzegehäuse) oder aggressive Medien (Edelstahlgehäuse) • ausgezeichnete Durchflusswerte aufgrund des Schrägsitzgehäuses • Vermeidung von Wasserschlag durch Anströmung von unten gegen den Ventilteller • Vakuumbetrieb möglich (Grobvakuum)
