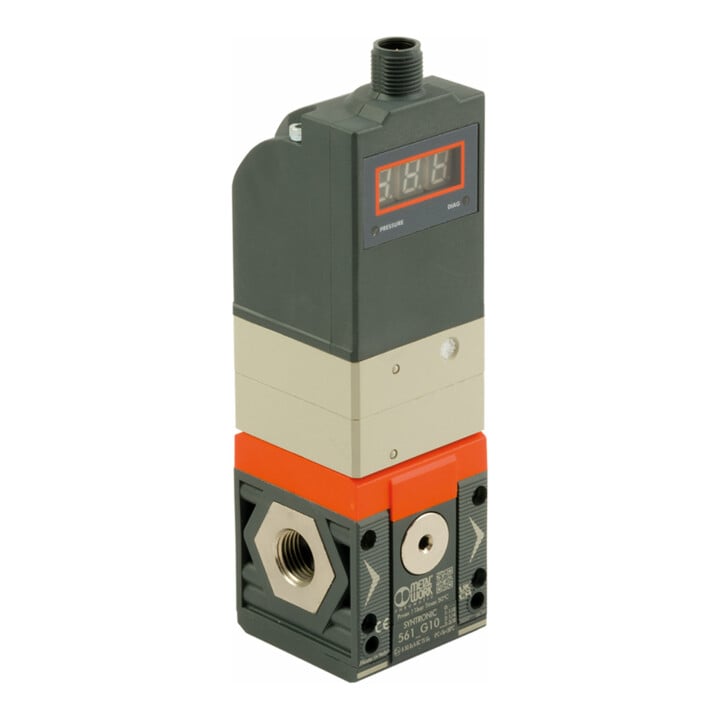

Riegler Präz.-Prop.-Druckregler »SYNTRONIC«, BG1, G3/8, Display, 0…10 V
Riegler Präz.-Prop.-Druckregler »SYNTRONIC«, BG1, G3/8, Display, 0…10 V
bis Di., 18. Aug.
Standardlieferung
- BG
- 1
- Eingangsdruck min.
- zu regelnder Druck +1 bar
- Eingangsdruck max.
- 11 bar
- Temperaturbereich min.
- 0 °C
- Temperaturbereich max.
- 50 °C
- Gehäuse
- Technopolymer
- Dichtmaterial
- NBR
- Membrane
- NBR 60 Shore (Härte) mit Polyester Gewebeeinlage
- Regelbereich min.
- 0,2 bar
- Regelbereich max.
- 10 bar
- A
- 42,0 mm
- A1
- 44 mm
- B
- 147,5 mm
- D
- 51,5 mm
- Serie
- Syntesi
- Medium
- gefilterte, ungeölte Druckluft, max. Partikelgröße 10μm, fre
- Anschluss Eingang
- G 3/8
- Anschluss Ausgang
- G 3/8
- Gewinde auf Vorder- und Rückseite
- G 1/8
- Durchflusswertmessung 2
- bei P1 = 10 bar, P2 = 6,3 bar und Druc
- Durchflusswertmessung 1
- bei P1 = 10 bar, P2 = 6,3 bar und Druc
- Durchfluss 2
- 2800 Nl/min
- Durchfluss 1
- 2200 Nl/min
- Ansteuerung
- 0 … 10 V
- Betriebsspannung min.
- 10,8 V DC
- Betriebsspannung max.
- 31,2 V DC
- Leistungsaufnahme
- max. 220 mA bei 12 VDC
- Schutzart
- IP 65
- Hysterese
- < ±0,4 % (vom Endwert)
- Wiederholgenauigkeit
- < ±0,2 % (vom Endwert)
- Empfindlichkeit/Totband
- 0,1 bar
- Display - Genauigkeit
- < ±0,1 % (vom Endwert)
- Display - Maßeinheit
- bar
- Display - Auflösung, minimal
- 0,01 bar
- Auflösung des analogen Ausgangs
- < ±0,1 % (vom Endwert)
- Temperaturabhängigkeit
- max. 2 mbar/°C
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art. Nr.
- 51138653
- GTIN
- 4047322783255
• Präzisions-Proportionaldruckregler »SYNTRONIC«, BG 1, G 3/8, mit Display, 0…10 V, p1 = max. 11 bar, p2 = 0,2…10 bar, T = 0…50 °C • Präzisions-Proportionaldruckregler der Baureihe »SYNTRONIC« dienen zur Regelung schwankender Drücke in Abhängigkeit von einem vorgegebenen Sollwert • Die Ansteuerung erfolgt über ein Kabel mit M12x1-Stecker als Spannungs- (Volt) oder Stromvorgabe (mA) • Die Druckregelung wird von einem geschlossenen Regelkreis permanent überwacht und durch zwei Steuerventile im Oberteil proportional gesteuert • Vorteile: - Die Anschlussbuchsen können, wie aus der »SYNTESI« Serie bekannt, leicht getauscht werden • Der Einsatz von Doppel-Rollmembranen im Regelteil ermöglichen eine vergleichsweise große Öffnung des Ventils, wodurch eine Verbesserung von Durchfluss und dynamischen Werten erreicht wird • Das integrierte Rückschlagventil ermöglicht eine volle Entlüftung, wenn der Eingangsdruck auf null gesetzt wird • Somit ist die »SYNTRONIC« bestens für den Einsatz zwischen Zylinder und Ventil geeignet, da sich die Druckluft in beiden Richtungen durch das Gerät bewegen kann • Die Version mit Display kann eine Vielzahl von Informationen und Diagnosedaten darstellen • Die Benutzerschnittstelle mit Display und LED-Anzeige sitzt einheitlich auf einer Seite des Geräts • ATEX-Ausführung auf Anfrage!
