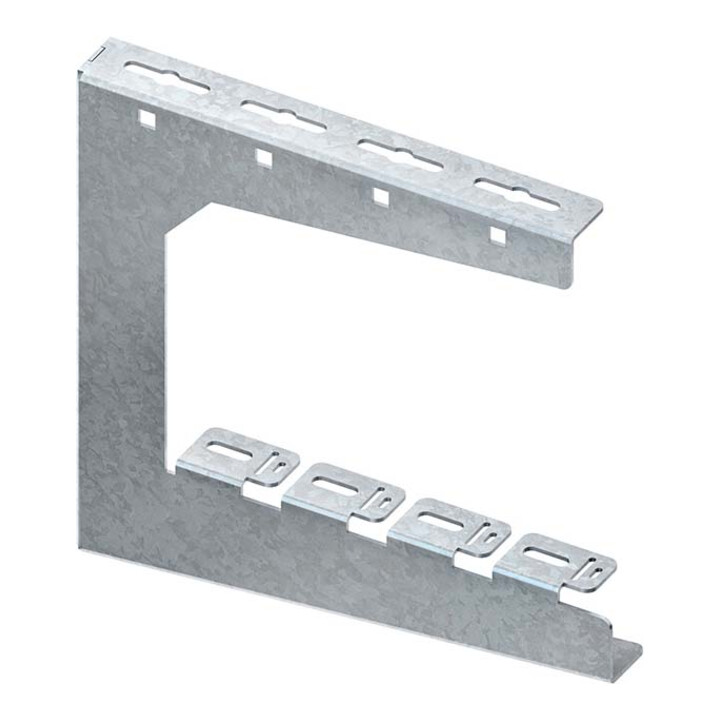

Niedax Zentralabhängung C-Profil 308x310mm Stahl vz ZC 300 S

Eigenschaften:

• Zentralabhängung, C-förmig, Bügel zur Deckenmontage mittels Gewindestab M 10/..
• sowie zur Wandbefestigung
• Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund

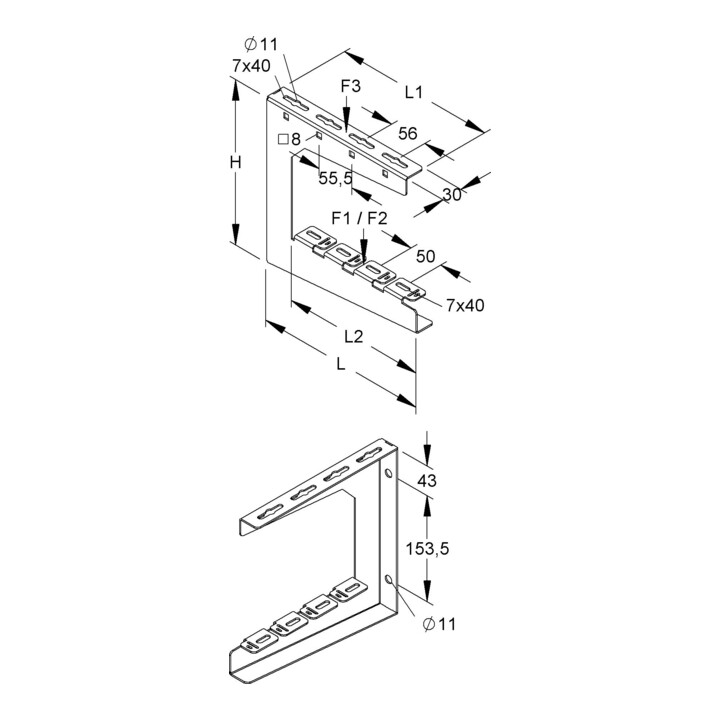

• Verwendbar für: Gitterrinnen mit einem Draht-Ø3,9 - 6 mm und einem mittigen Längsdrahtabstand von 50 mm sowie für Kabelrinnen Abmessungen (ca. Maße) Höhe H (Außenmaß): 280 mm Breite B (Außenmaß): 30 mm Länge L (Außenmaß): 365 mm Materialstärke t: 2 mm obere Auflagelänge L1: 308 mm Befestigungslanglochung der oberen Auflagefläche: 7 x 40 mm undØ11 mm mittiger Abstand der Befestigungslanglochung: 56 mm vertikale quadratische Lochung: ? 8 mm mittiger Abstand der quadratischen Lochung: 55,5 mm untere Auflagelänge L2: 310 mm Befestigungslanglochung der unteren Auflagefläche: 7 x 20 mm Aufnahme von Gitterrinnen mit einem Längsdrahtabstand: 50 mm und einem Draht-Ø3,9 - 6 mm Deckenabhängung mittels Gewindestab M 10/..
• Tragfähigkeit F1 bei L2/2: 0,5 kN Wandbefestigung mittels Durchsteckanker DAZ 10X..
• Tragfähigkeit F2 bei L2/2: 1,5 kN Wandbefestigung mittels Durchsteckanker DAZ 10X..
• Tragfähigkeit F3 bei L1/2: 1,5 kN Werkstoff: Stahl, bandverzinkt nach DIN EN 10346

EAN/GTIN: 4013339192090
