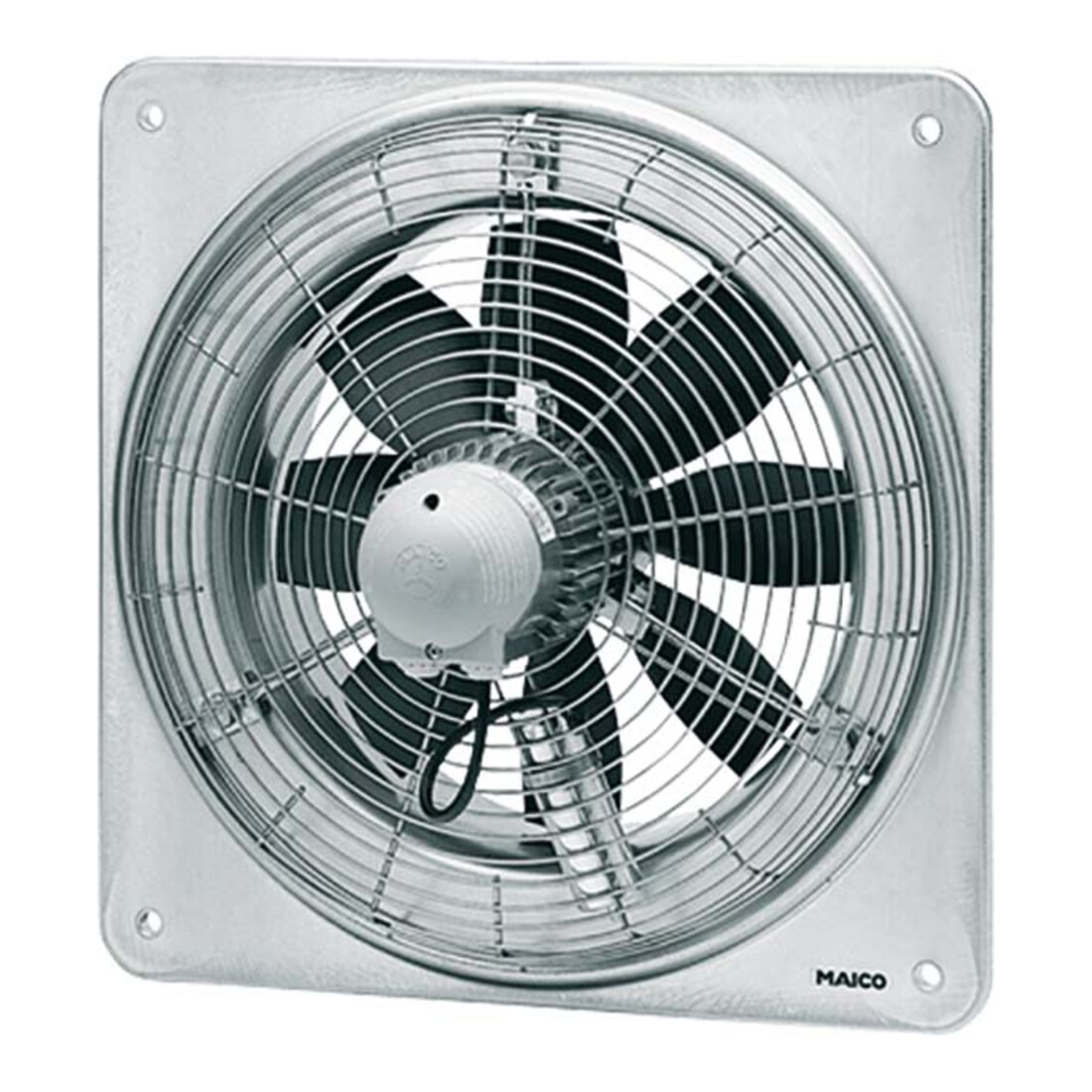

• Wechselstrom-Ausführung: Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung • Kurzbeschreibung: Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid • Thermischer Überlastungsschutz serienmäßig • Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG • Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch • Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager • Ventilatoren sind wartungsfrei • Reversierbarer Betrieb der Ventilatoren möglich • Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar • Einbau zur Be- und Entlüftung in jeder Lage möglich • Förderrichtung: Die Förderrichtung ist gekennzeichnet • Standard Abluftbetrieb, Förderrichtung über Motor saugend • Wechselstrommotor: Asynchronmotor • Nicht zur Förderung wasserdampfgesättigter Luft geeignet • Bemessungsspannung 230 V, 50 Hz • Ventilatoren • B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. • Ventilatoren • D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. • Ventilatoren • E: Spaltpolmotoren, Schutzart IP 54. Drehzahlsteuerbar • Ausnahme bei Typ EZQ 45/6 B und EZS 45/6 B • Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten • Reversierbar • Ausnahme bei Ventilatoren mit Spaltpolmotor (• E) • Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35%bei anormaler Förderrichtung • Thermischer Überlastungsschutz serienmäßig • Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors • Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG. • Artikel: EZQ 25/2 B, Ausführung: Quadratische Wandplatte, Fördervolumen: 2100 m3/h, FördervolumenNenn: 1470 m3/h / im opt • Wirkungsgrad, Druck pfs, Nenn: 135 Pa - im opt • Wirkungsgrad, Drehzahl nNenn: 2770 1/min - im opt • Wirkungsgrad, Drehzahl: 2833 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 185 W / im opt • Wirkungsgrad, INenn: 0,75 A / im opt • Wirkungsgrad, IMax: 1,1 A, Schutzart: IP 55, Wärmeklasse: F, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 4,26 kg, Gewicht mit Verpackung: 8,2 kg, Nennweite: 250 mm, Breite: 400 mm, Höhe: 400 mm, Tiefe: 259 mm, Breite mit Verpackung: 420 mm, Höhe mit Verpackung: 420 mm, Tiefe mit Verpackung: 300 mm, Fördermitteltemperatur bei Nennstrom: -20°C bis 60°C, Fördermitteltemperatur bei IMax: -20°C bis 60°C, Gesamteffizienz e: 29,8%, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 40,8, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,185 kW / 1470 m3/h / 135 Pa, nBEP: 2770 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, SchallleistungspegelLWA7: 80 dB(A), Verschlussklappe: ohne
