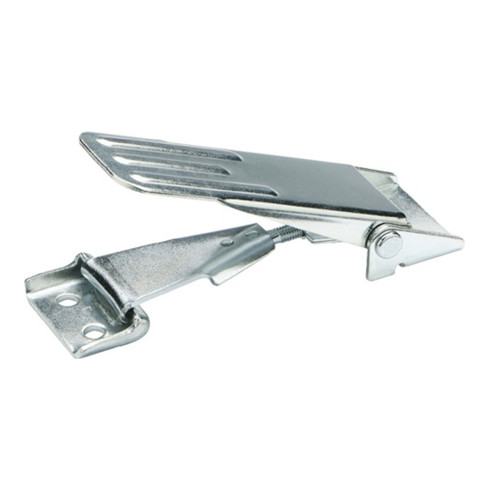

Ganter Spannverschluss GN 821 VA,m. Sicherung Haltekraft FH 4000 N
Hersteller-Nr.:821-400-S-NI-1|Art.-Nr.:58417905
1/3
Nicht auf Lager
Ganter Spannverschluss GN 821 VA,m. Sicherung Haltekraft FH 4000 N
Hersteller-Nr.:821-400-S-NI-1|Art.-Nr.:58417905
65,93 €inkl. MwSt.
Technische Daten
- Marke
- GANTER
- Größe
- 400 mm
- Ausführung
- Edelstahl, mit Sicherung
- w2 Verstellweg
- 121 mm
- w1 Hub
- 6,5 mm
- Haltekraft FH
- 4000 N
- Pos.
- 3
- Hersteller
- Otto Ganter GmbH & Co. KG Normteilefabrik Triberger Straße 3, 78120 Furtwangen, DE [email protected], 07723/65070
- Art. Nr.
- 58417905
- GTIN
- 4045525540125
Produktbeschreibung

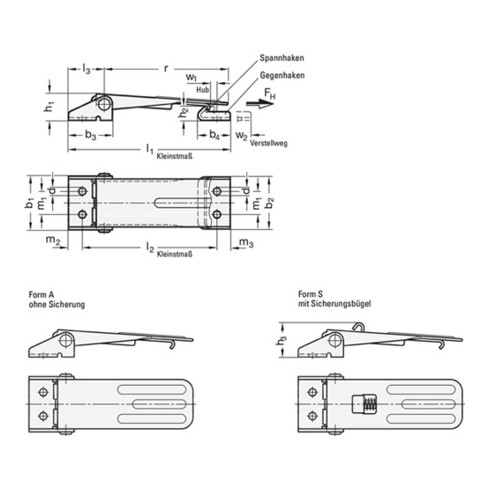

werden u. a.eingesetzt zum sicheren Halten von Klappen, Behälterdeckeln und dergleichen · durch die Totpunktüberschreitung halten sie vibrationsfest · über den Hubweg w1 des Spannhakens können die zu verbindenden Teile beim Spannen bis zu 6 mm zusammengezogen werden · der Verstellbereich w2 wird über eine Spindel M6 des Spannhakens erzielt · die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses · der Gegenhaken gehört zum Lieferumfang · Weitere technische Eigenschaften l2 min.: 123,5mm · h2: 12mm · m1: 20mm · l3: 32mm · d: 6,3mm · l5 min.: 121mm · r: 107,5mm · b1: 46,5mm · h4: 32,5mm · m3: 11,5mm · b2: 45mm · b4: 27mm · h1: 22mm · l4 min.: 83,5mm · b3: 38mm · m2: 12mm · h3: 28,5mm · l1 min: 147mm weitere Ausführungen auf Anfrage
