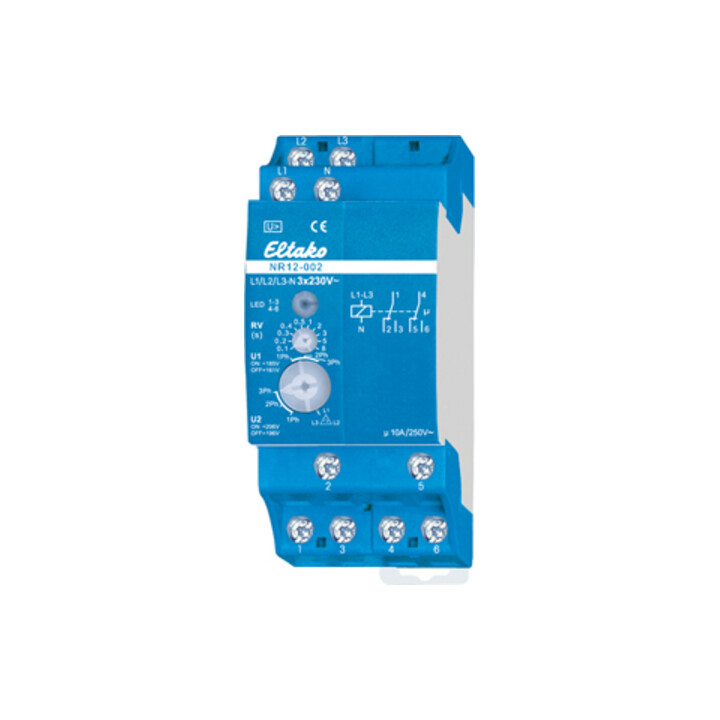

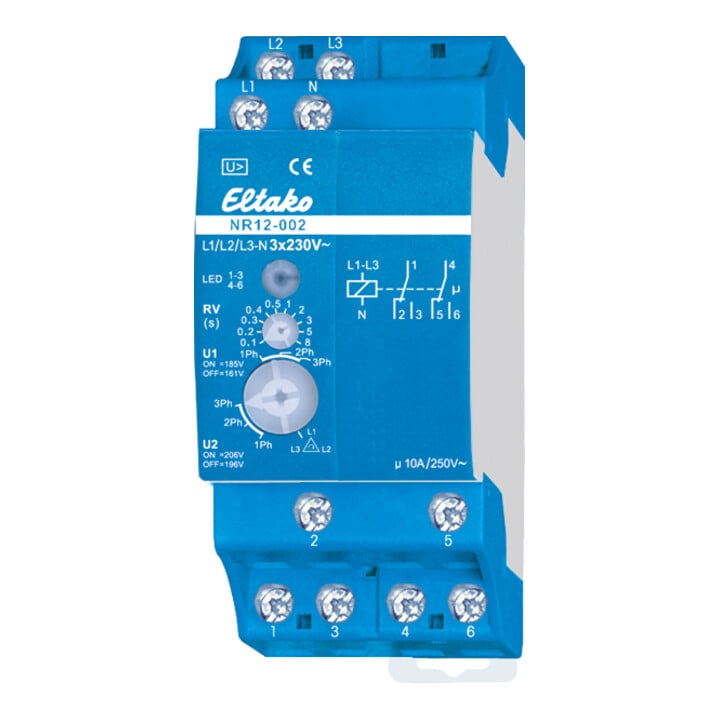

Eltako Netzüberwachungsrelais 2W pot.frei 10A/250V NR12-002-3x230V
Eltako Netzüberwachungsrelais 2W pot.frei 10A/250V NR12-002-3x230V
bis Do., 20. Aug.
Standardlieferung
- Ausführung des elektrischen Anschlusses
- Schraubanschluss
- Mit abnehmbaren Klemmen
- Nein
- Spannungsart zur Betätigung
- AC
- Funktion Phasenfolgeüberwachung
- Ja
- Funktion Phasenausfallerkennung
- Ja
- Funktion Unterspannungserkennung
- Ja
- Funktion Überspannungserkennung
- Ja
- Funktion Asymmetrieerkennung
- Nein
- Spannungsmessbereich
- 230 V
- Min. einstellbare Rückfallverzögerungszeit
- 0,1 s
- Max. zulässige Rückfallverzögerungszeit
- 8 s
- Anzahl der Kontakte als Wechsler
- 2
- Breite
- 36 mm
- Höhe
- 58 mm
- Tiefe
- 58 mm
- Hersteller
- ELTAKO GmbH Hofener Straße 54, 70736 Fellbach, DE [email protected], +49 0711 94350000
- Art. Nr.
- 93879294
- GTIN
- 4010312202548
• Netzüberwachungsrelais mit Drehfeldüberwachung • 2 Wechsler potenzialfrei 10A/250V AC • 230V-LED-Lampen bis 200W, Glühlampen2000W • Stand-by-Verlust nur 0,8 Watt • Reiheneinbaugerät für Montage auf Tragschiene (2 TE) • Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2Ph und 3Ph • In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung • Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab • Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden • U1: 161V Rückfallspannung und 185V Anzugsspannung • U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1) • LED-Anzeige für korrekte anliegende Spannung • Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell • Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0.1 bis 8 Sekunden • Während die RV-Zeit läuft, blinkt die LED langsam • Anzugsverzögerung 0.5s
