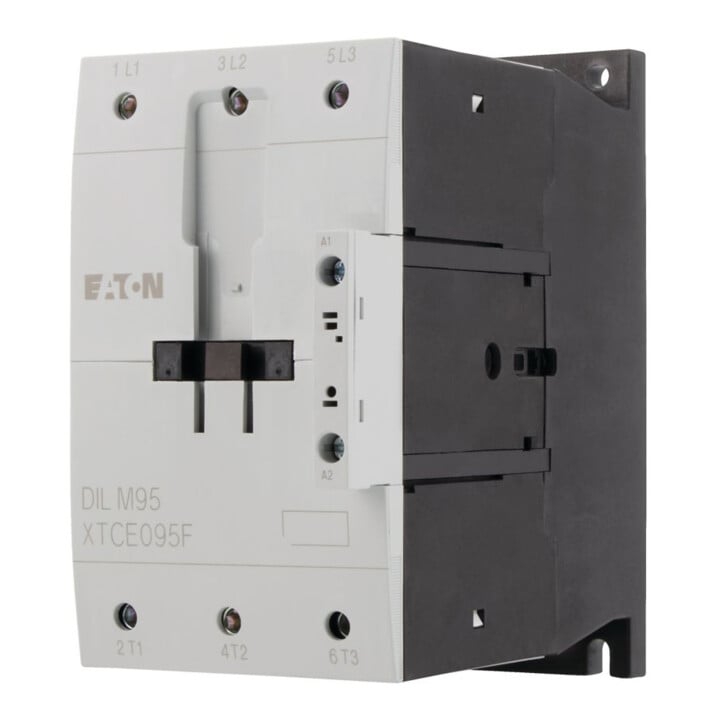

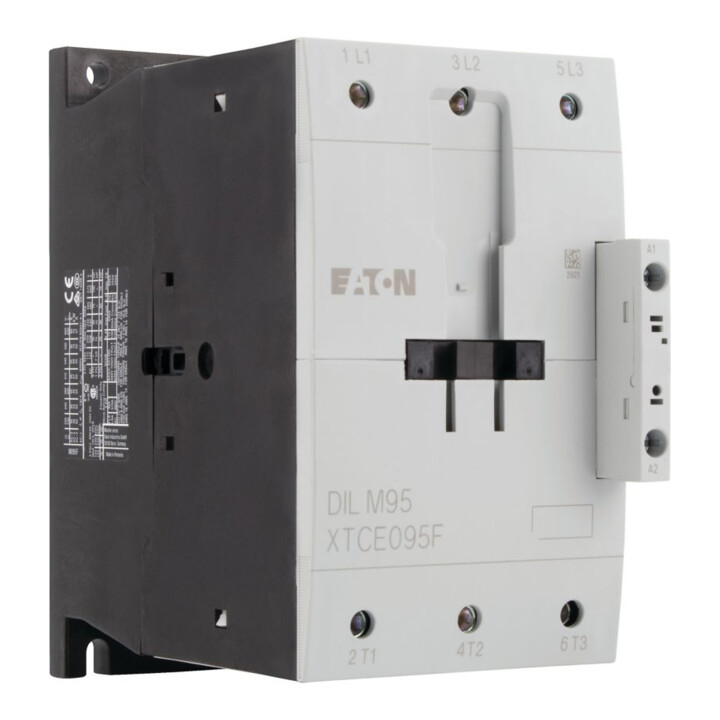

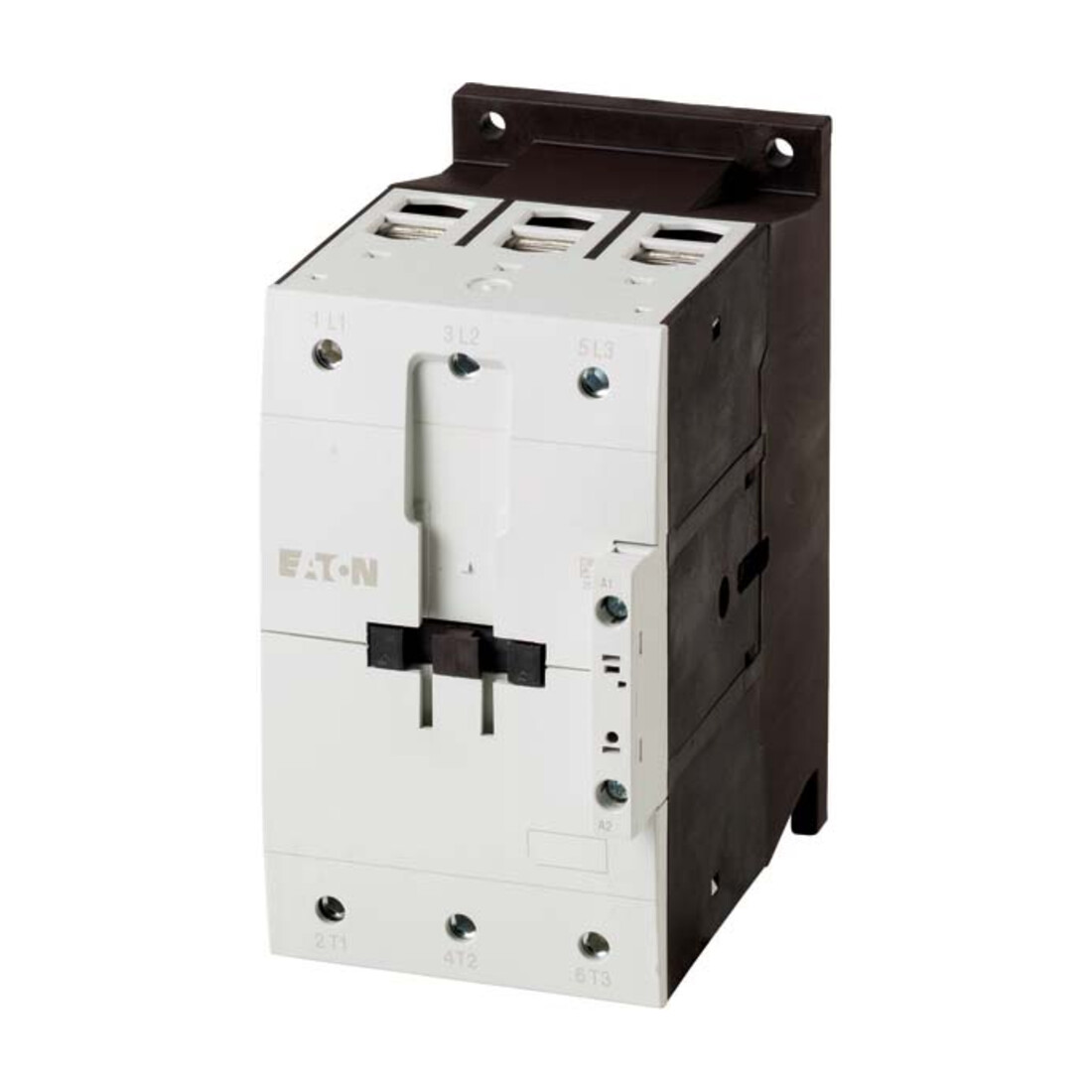

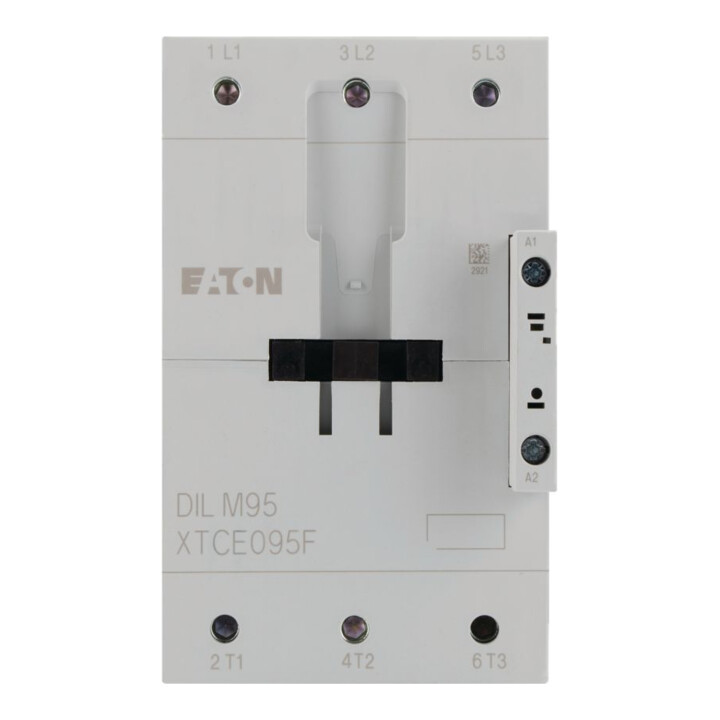

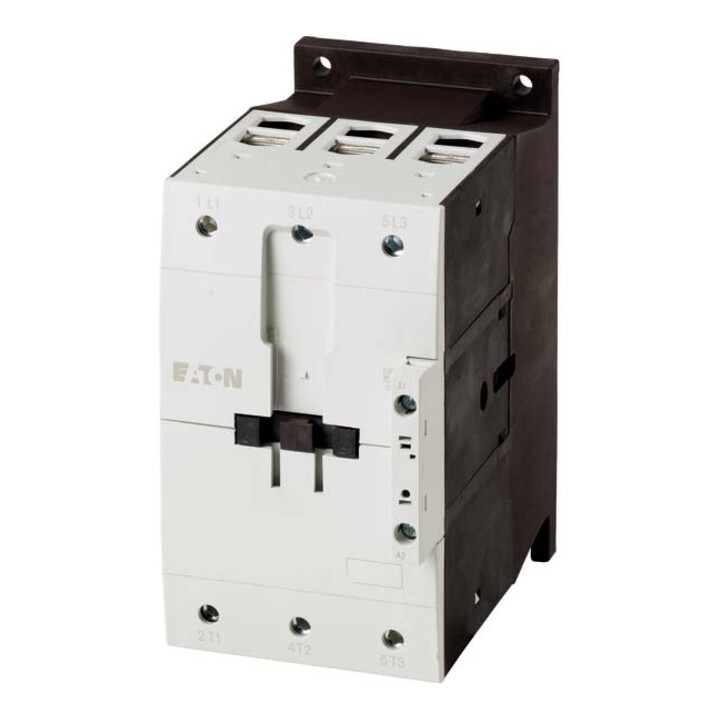

Eaton Leistungsschütz 230V50Hz/240V60Hz DILM95#239480
Eaton Leistungsschütz 230V50Hz/240V60Hz DILM95#239480
bis Do., 20. Aug.
Standardlieferung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 240 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 130 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 95 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 45 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 50 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 26 kW
- Bemessungsbetriebsleistung NEMA
- 55 kW
- Geeignet für Reiheneinbau
- Nein
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 87714085
- GTIN
- 4015082394806
• Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=95 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=130 A, gekapselt: Ith=100 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=275 A, gekapselt: Ith=250 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=30 kW, 380 V 400 V: P=45 kW, 660 V 690 V: P=75 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=16 kW, 380 V 400 V: P=26 kW, 660 V 690 V: P=35 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V)., DILM1000-XHI(V)., Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
