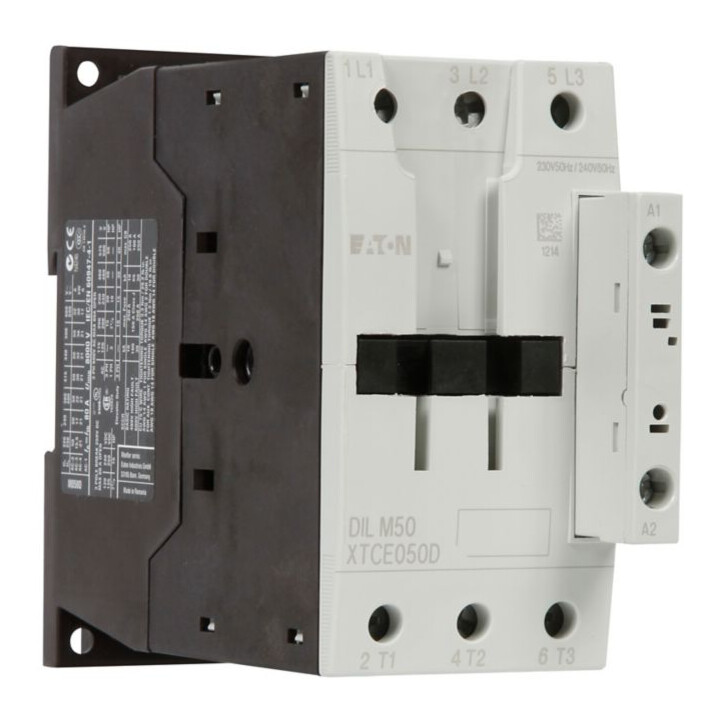

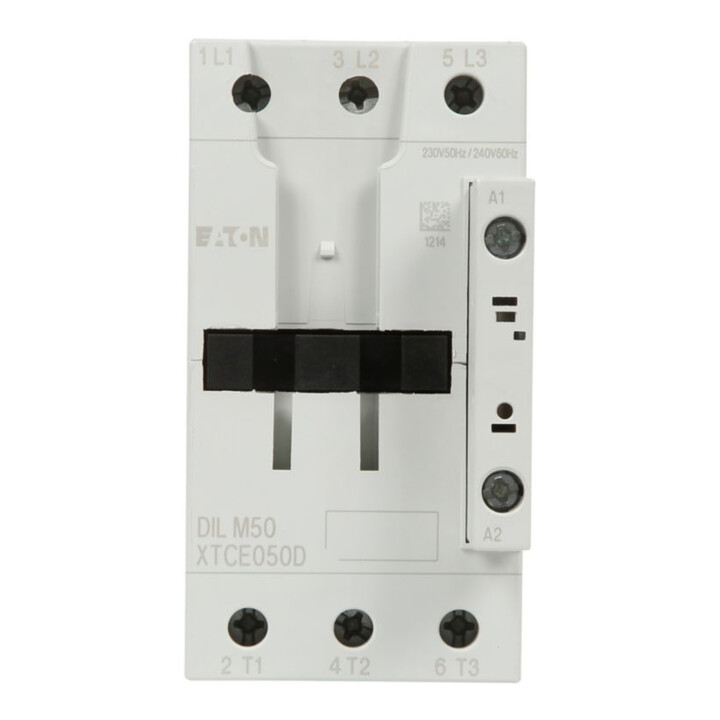

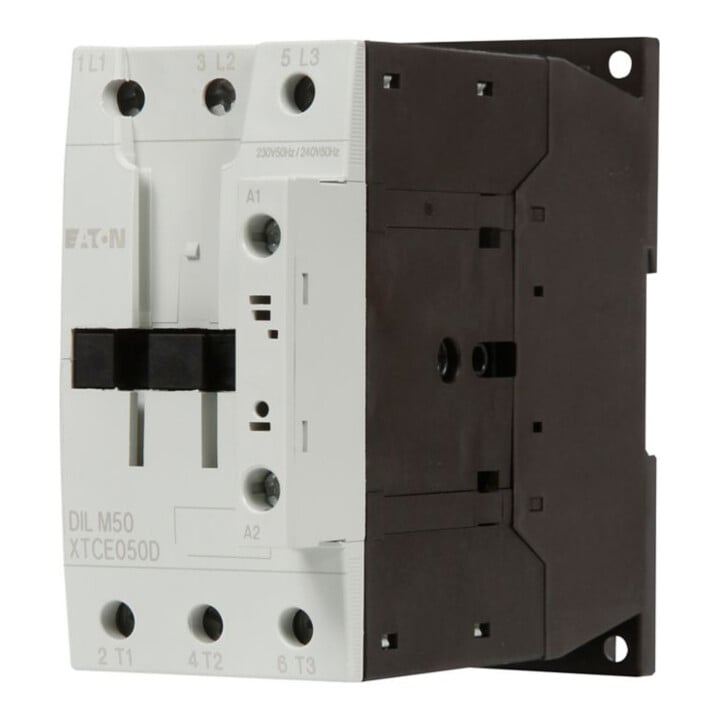

Eaton Leistungsschütz 22kW/400V,AC DILM50(230V50HZ)
Eaton Leistungsschütz 22kW/400V,AC DILM50(230V50HZ)
bis Di., 18. Aug.
Standardlieferung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 240 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 80 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 50 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 22 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 21 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 10 kW
- Bemessungsbetriebsleistung NEMA
- 29,8 kW
- Geeignet für Reiheneinbau
- Nein
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 68713086
- GTIN
- 4015082778309
• Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=80 A, gekapselt: Ith=58 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=162 A, gekapselt: Ith=145 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=15.5 kW, 380 V 400 V: P=22 kW, 660 V 690 V: P=30 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=6 kW, 380 V 400 V: P=10 kW, 660 V 690 V: P=14 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V). • DILM1000-XHI(V). • Hinweise: Schaltglieder nach EN 50012. • Stromart AC/DC: Wechselstrombetätigung
