Nicht auf Lager

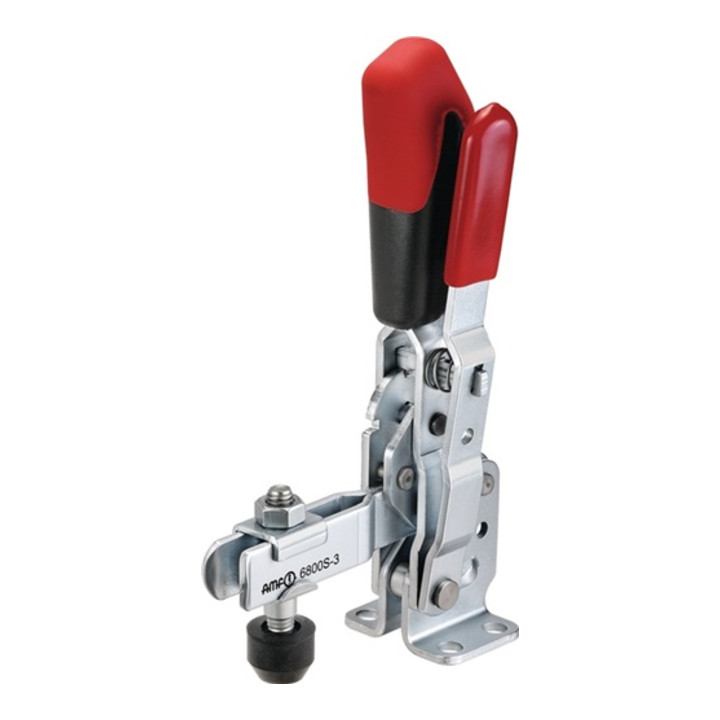

AMF Senkrechtspanner Nr.6800S Gr.3 waagrechter Fuß m.Sicherheitsverriegelung
Hersteller-Nr.:90142|Art.-Nr.:21023161
1/3
Nicht auf Lager
AMF Senkrechtspanner Nr.6800S Gr.3 waagrechter Fuß m.Sicherheitsverriegelung
Hersteller-Nr.:90142|Art.-Nr.:21023161
73,99 €inkl. MwSt.
Technische Daten
- Größe
- 3
- Marke
- AMF
- Höhe gespannt
- 186 mm
- Spannhöhe
- 33 mm
- Andrückschraube
- M8 x 45
- Haltekraft F2
- 2,5 kN
- Fußgröße
- 46 x 35 mm
- Haltekraft F1
- 1,4 kN
- Bauart
- waagrechter Fuß
- Länge geöffnet
- 112 x 112 mm
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art. Nr.
- 21023161
- GTIN
- 4020772090142
Produktbeschreibung

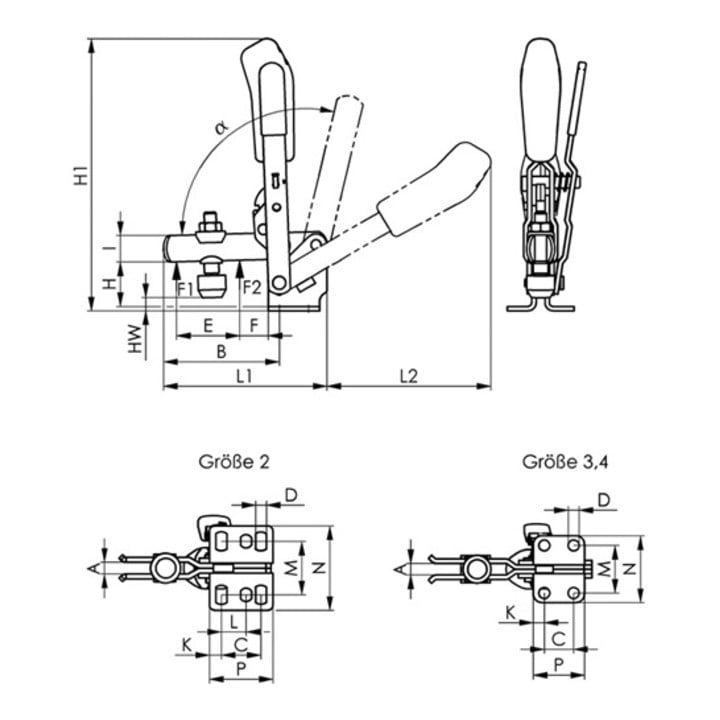

mit Sicherheitsverriegelung · mit waagrechtem Fuß (Haltearm offen) · für Spannstellung und geöffnete Stellung · verzinkt und passiviert · Niete aus nicht rostendem Stahl, die in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Sicherheits-Spannstück mit Fingerschutz · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit vergüteter, verzinkter Andrückschraube Nr. 6890 · Weitere technische Eigenschaften A: 8mm · C: 20mm · D: 7,5mm · a: 105° · L2: 112mm · HW min.: 2mm · L1: 112mm · HW max.: 11mm · H1: 186mm · F1: 1,4kN · L: -mm · Bohrungs-Ø: 7,5 mm · a*: 60¹° · I: 18mm · F2: 2,5kN · F: 19mm · B: 79mm · P: 35mm · Eigenschaft: Sicherheitsverriegelung · K: 7,5mm · E: 36mm · M: 32mm · H: 33mm · N: 46mm · Spannweite: 36 mm
