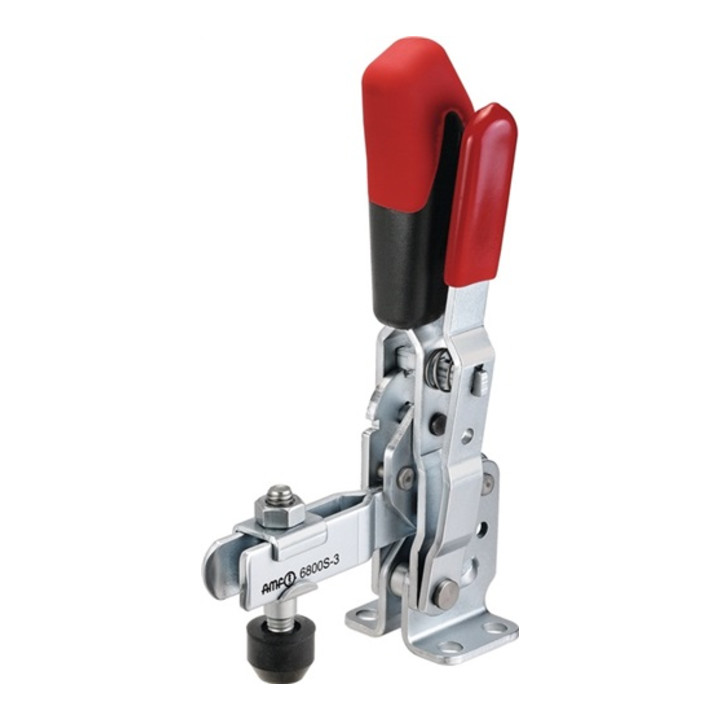

AMF Senkrechtspanner Nr.6800S Gr.2 waagrechter Fuß m.Sicherheitsverriegelung
Hersteller-Nr.:90134|Art.-Nr.:21023166
1/3
Nicht auf Lager
AMF Senkrechtspanner Nr.6800S Gr.2 waagrechter Fuß m.Sicherheitsverriegelung
Hersteller-Nr.:90134|Art.-Nr.:21023166
63,99 €inkl. MwSt.
Technische Daten
- Größe
- 2
- Marke
- AMF
- Höhe gespannt
- 130 mm
- Spannhöhe
- 23 mm
- Andrückschraube
- M6 x 35
- Haltekraft F2
- 1,2 kN
- Fußgröße
- 43 x 32 mm
- Haltekraft F1
- 1 kN
- Bauart
- waagrechter Fuß
- Länge geöffnet
- 78 x 80 mm
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art. Nr.
- 21023166
- GTIN
- 4020772090135
Produktbeschreibung

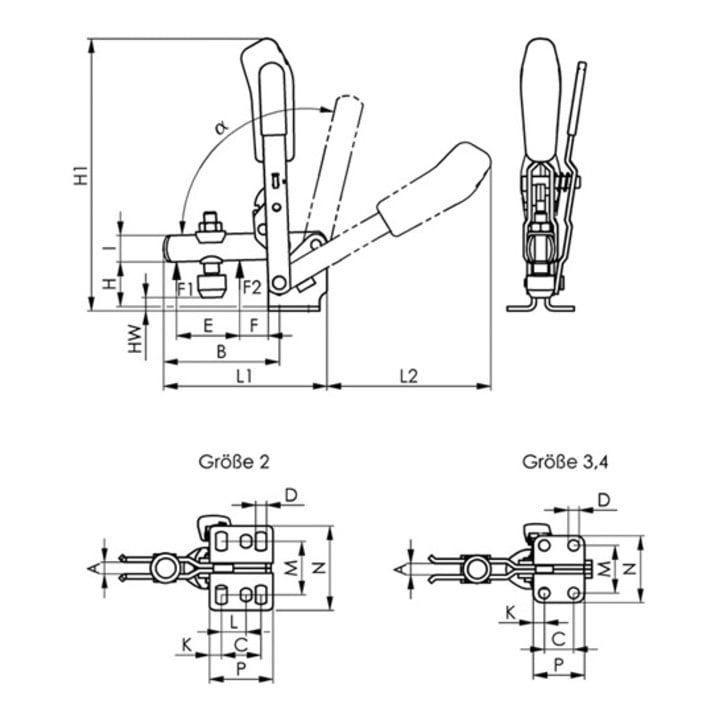

mit Sicherheitsverriegelung · mit waagrechtem Fuß (Haltearm offen) · für Spannstellung und geöffnete Stellung · verzinkt und passiviert · Niete aus nicht rostendem Stahl, die in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Sicherheits-Spannstück mit Fingerschutz · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit vergüteter, verzinkter Andrückschraube Nr. 6890 · Weitere technische Eigenschaften A: 6mm · C: 20mm · D: 5,5mm · a: 105° · L2: 80mm · HW min.: -3mm · L1: 78mm · HW max.: 4,5mm · H1: 130mm · F1: 1kN · L: 12,5mm · Bohrungs-Ø: 5,5 mm · a*: 60¹° · I: 12mm · F2: 1,2kN · F: 11mm · B: 52mm · P: 32mm · Eigenschaft: Sicherheitsverriegelung · K: 6mm · E: 25mm · M: 23-31mm · H: 23mm · N: 43mm · Spannweite: 25 mm
