Schraube und Dübel: So hat beides die richtige Länge
Redaktionsteam • 05.11.2024
Schraube und Dübel – das kann eine Verbindung für die Ewigkeit sein. Vorausgesetzt natürlich, beide passen zueinander. In diesem Artikel erfährst du, wie du Schrauben korrekt misst, welche Länge im Vergleich zum Dübel die richtige ist und welche Schraubenlängen du für verschiedene Anwendungen benötigst.
Länge, Durchmesser, Material
Die richtige Schraubenlänge ist wichtiger, als viele denken. Etwa beim Eindrehen von Schrauben in Holz: Hier sollte die Schraubenspitze mindestens einen ganzen Schrauben-Durchmesser von der anderen Seite entfernt sein – sonst kann das Holz splittern oder ausfransen. Möchtest du etwas mithilfe einer Schraube an der Wand befestigen, muss diese mindestens zu drei Vierteln ihrer Länge in die Wand gedreht werden, um optimalen Halt sicherzustellen. Bei einem 20 Millimeter dicken Gegenstand sollte die Schraube also mindestens 80 Millimeter lang sein und 60 Millimeter tief in die Wand geschraubt werden.
Vor allem in Kombination mit einem Dübel spielt die Länge der Schraube eine wichtige Rolle: Ist die Schraube zu lang oder zu kurz, kann der Dübel nicht seine volle Haltekraft entfalten.
So misst du die Schraubenlänge richtig
Sowohl die Länge, als auch der Durchmesser von Schrauben sind immer auf der Verpackung angegeben. Wenn die allerdings nicht mehr vorhanden ist, ist es hilfreich, die exakten Maße der Schrauben selbst bestimmen zu können. Du kannst die Schraubenlänge mit einem Zollstock ermitteln. Um noch genauer messen zu können, ist jedoch ein Messschieber von Vorteil.
Jede Schraube besteht aus dem Schraubenkopf, dem Schaft, dem Gewinde und der Spitze. Je nachdem, ob der Kopf der Schraube mit in das Material versenkt wird – das ist unter anderem bei Senkkopfschrauben der Fall – misst du den Kopf mit oder sparst ihn bei der Messung aus. Bei Senkkopfschrauben kannst du also die Länge ganz einfach ermitteln, indem du sie zwischen die parallelen Messschenkel klemmst.
Bei Schrauben, deren Kopf aus dem Material herausragt, wird dieser nicht mitgemessen. In diesem Fall kannst du mit den hinteren, kleineren Messungen des Messschiebers den Abstand zwischen Schraubenende und dem Ansatz des Schraubenkopfes bestimmen.
Welche Schraubenlänge passt zum Dübel?
Für die zum Dübel passende Schraubenlänge gilt: Mindestens die Schraubenspitze und etwa ein vollständiger Gewindegang sollten am Dübel-Ende austreten. Nur so stellst du sicher, dass der Dübel auch in der Längsachse sicher verspannt ist. Alternativ kannst du auch die Dübellänge, den Schraubendurchmesser und die Dicke des Bauteils addieren, um die benötigte Schraubenlänge zu errechnen.
Als Faustregel kannst du dir folgende Formel merken
Schraubenlänge = Dübellänge + Schraubendurchmesser + Dicke des Bauteils
Auch der Schraubendurchmesser richtet sich nach dem Dübel, genauer gesagt nach dessen Innendurchmesser. So sollte beispielsweise bei einem Dübel mit einem Innendurchmesser von acht Millimetern die Schraube mindestens 4,5 Millimeter und maximal sechs Millimeter stark sein. Grundsätzlich gilt: Die Schraube sollte im Durchmesser ein bis zwei Nummern kleiner sein als der dazu passende Dübel. Größere Schrauben- und Dübeldurchmesser sind immer dann sinnvoll, wenn du schwere Gegenstände befestigen willst.
Ist hier die passende Schraube dabei?
Art.-Nr. c82454693
STIER Senkkopf-Spanplattenschraube, Stahl, galvanisch verzinkt, TX
Art.-Nr. c82454693 (42 Varianten verfügbar)
ab 6,72 €
inkl. MwSt. (1000 Stück pro Packung)
42 Varianten
Art.-Nr. c64967170

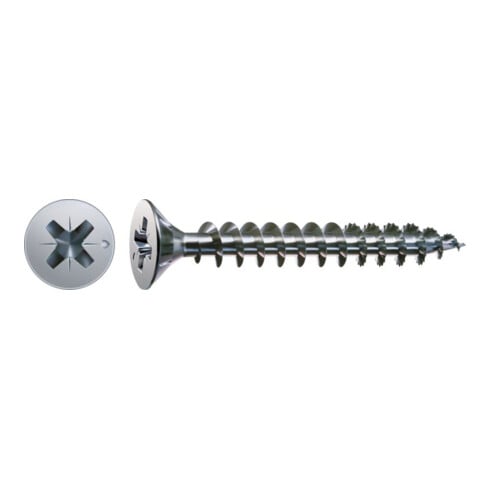

Spax Senkkopf-Universalschraube PZ, Stahl
Art.-Nr. c64967170 (288 Varianten verfügbar)
ab 4,09 €
inkl. MwSt. (200 Stück pro Packung)
288 Varianten
Art.-Nr. c84153924

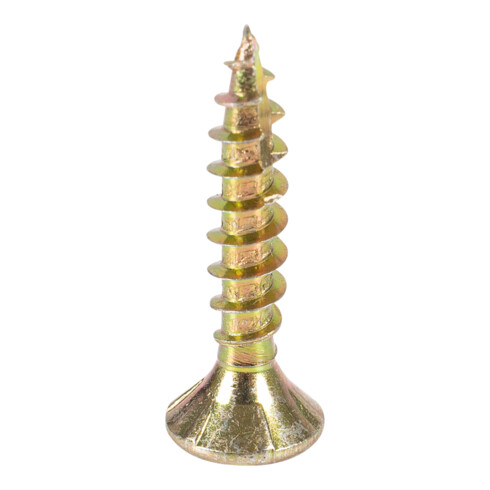

STIER Senkkopf-Spanplattenschraube, Stahl, galvanisch verzinkt
Art.-Nr. c84153924 (47 Varianten verfügbar)
ab 5,96 €
inkl. MwSt. (100 Stück pro Packung)
47 Varianten
Art.-Nr. c70723570
Spax Halbrundkopf-Universalschraube mit Innensechsrund (TX)
Art.-Nr. c70723570 (91 Varianten verfügbar)
ab 4,99 €
inkl. MwSt. (200 Stück pro Packung)
91 Varianten
Art.-Nr. c58303960
fischer Power-Fast II Spanplattenschraube Halbrundkopf mit Vollgewinde und Innenstern TX
Art.-Nr. c58303960 (37 Varianten verfügbar)
ab 3,59 €
inkl. MwSt. (200 Stück pro Packung)
37 Varianten
Art.-Nr. c98440990
STIER Tellerkopfschraube, Stahl, galv. Verzinkt, TX
Art.-Nr. c98440990 (35 Varianten verfügbar)
ab 8,02 €
inkl. MwSt. (100 Stück pro Packung)
35 Varianten
Art.-Nr. c89119994
fischer Power-Fast II Spanplattenschraube Senkkopf mit Vollgewinde und Torx
Art.-Nr. c89119994 (104 Varianten verfügbar)
ab 1,99 €
inkl. MwSt. (50 Stück pro Packung)
104 Varianten
Art.-Nr. c97982231
Spax Senkkopf T-STAR plus Vollgewinde
Art.-Nr. c97982231 (115 Varianten verfügbar)
ab 3,89 €
inkl. MwSt. (200 Stück pro Packung)
115 Varianten
Art.-Nr. c63787504
fischer Power-Fast Halbrundkopfschraube A2 Vollgewinde TX
Art.-Nr. c63787504 (20 Varianten verfügbar)
ab 7,98 €
inkl. MwSt. (50 Stück pro Packung)
20 Varianten
Art.-Nr. c55744680
DIN 95 Linsensenkkopf-Holzschraube mit Schlitz, Messing
Art.-Nr. c55744680 (173 Varianten verfügbar)
ab 14,99 €
inkl. MwSt. (200 Stück pro Packung)
173 Varianten
Art.-Nr. c89540905
fischer Power-Fast Senkkopfschraube VG TX A2
Art.-Nr. c89540905 (17 Varianten verfügbar)
ab 10,39 €
inkl. MwSt. (200 Stück pro Packung)
17 Varianten
Art.-Nr. c95173602
HECO-TOPIX-plus Rückwandschraube, T-Drive, VVG, A3K
Art.-Nr. c95173602 (15 Varianten verfügbar)
ab 13,59 €
inkl. MwSt. (200 Stück pro Packung)
15 Varianten
Art.-Nr. c70658033
ART 89091 Holzbauschraube mit Senkkopf Stahl galvanisch verzinkt
Art.-Nr. c70658033 (15 Varianten verfügbar)
UVP 24,44 €
ab 12,59 €
inkl. MwSt. (25 Stück pro Packung)
15 Varianten
Art.-Nr. c50487527
ART 89096 Spanplattenschrauben Hako CE, Stahl, galvanisch verzinkt
Art.-Nr. c50487527 (10 Varianten verfügbar)
ab 13,39 €
inkl. MwSt. (1000 Stück pro Packung)
10 Varianten
Art.-Nr. c58766901
ART 89097 Spanplattenschr. Seko CE A 2-Z Vollgewinde A 2 S
Art.-Nr. c58766901 (48 Varianten verfügbar)
ab 11,19 €
inkl. MwSt. (1000 Stück pro Packung)
48 Varianten
Art.-Nr. c86242343
DIN 912 / ISO 4762 Zylinderkopf-Schaftschraube Edelstahl A4-70 blank Innensechskant Regelgewinde
Art.-Nr. c86242343 (181 Varianten verfügbar)
ab 4,09 €
inkl. MwSt.
181 Varianten
Art.-Nr. c56820264

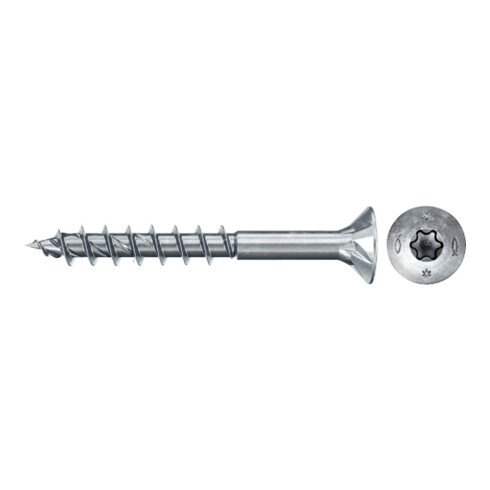

fischer Power-Fast II Spanplattenschraube Senkkopf mit Teilgewinde und Innenstern TX 200
Art.-Nr. c56820264 (22 Varianten verfügbar)
ab 4,69 €
inkl. MwSt. (200 Stück pro Packung)
22 Varianten
Art.-Nr. c63439501

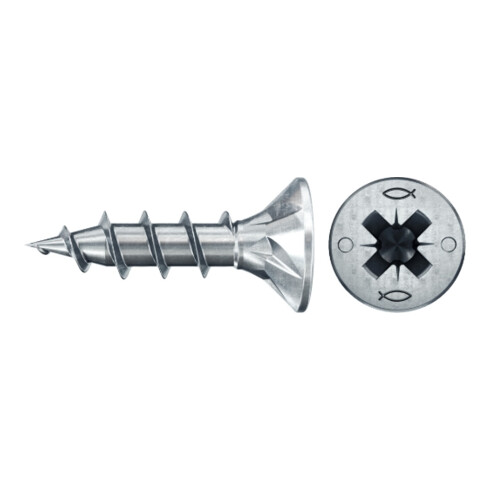

fischer Power-Fast II Spanplattenschraube Senkkopf mit Kreuzschlitz PZ
